一、概述
EKL-4故障指示儀是配套安裝在配電網絡系統中的環網開關，電纜分支箱，箱變上，用于指示相應電纜區段的短路核單相接地故障的一種實時檢測裝置。線路發生故障，工作人員可借助指示器的報警提示；迅速確定故障區段，并找出故障點，同時，報警信息可實時發送到監控中心的服務器，在監控電腦的屏幕上顯示出故障所在的區域和具體位置，引導巡線人員迅速確定故障區段并找出故障點。該指示器為解決故障查找問題提供了途徑。對提高工作效率，縮短停電時間，迅速恢復供電，提高供電可靠性和經濟效益，有著十分重要的意義。
二、主要功能
1、短路電流報警指示：短路電流傳感器在工作中對正在運行的高壓電纜進行在線檢測，當線路電流達到或超過短路電流的整定值時（可根據用戶要求在出廠前進行整定），短路傳感器發出報警信號通過光纖傳輸?shù)街鳈C，主機接收到此信號后，產生相應的報警指示信號，同時可將信號發送到主控系統。
2、接地報警指示：本系統采用接地傳感器檢測用戶電纜的接地電流，當接地線路中電流達到或超過接地電流啟動報警值時（可根據用戶要求在出廠前進行整定），接地傳感器發出報警信號傳到主機，主機接收到此信號后，產生相應的報警指示信號，同時可將信號發送到主控系統。
3、自動復位系統：當指示器發生報警信號后，在12小時內如果無人工進行復位，指示器將可自動進行復位。
4、人工復位：當指示器產生報警后，可通過按下指示器主機面板上的清除按鈕進行解除報警進行人工復位。
5、測試：本系統可通過面板上的清除按鈕進行自檢工作，以檢測本機的功能。連續按下面板上的清除按鈕2秒鐘，本機進入自檢狀態，所有面板上的指示燈閃亮，輸出繼電器吸合，說明工作狀態正常。
三、顯示原理
其短路部分原理與翻牌顯示原理相同。接地部分檢測線路零序電流作為判斷依據，顯示方式是通過面板上的指示燈來完成的。當電纜系統出現故障時，如果面板上的接地指示燈亮，表明電纜系統發生了接地故障；如果面板上的某兩相短路指示燈亮，表明這兩相發生了短路故障。
四、適用范圍
環網柜，配電房，開關柜等電力設備
五、技術參數
適用電壓等級：6-35KV
適用負荷：0-600A
適用導線電流：I≤1000A
適用導線線徑：25mm2≤d≤400mm2
動作響應時間：0.06S≤T≤3S
靜態功耗：≤10uw
動作復位時間：10s、6、12、24小時可選02
使用環境溫度：-40℃≤T≤+75℃
動作次數：>4000次
接地故障啟動值：20A
短路故障啟動值：800A
六、外形及安裝尺寸

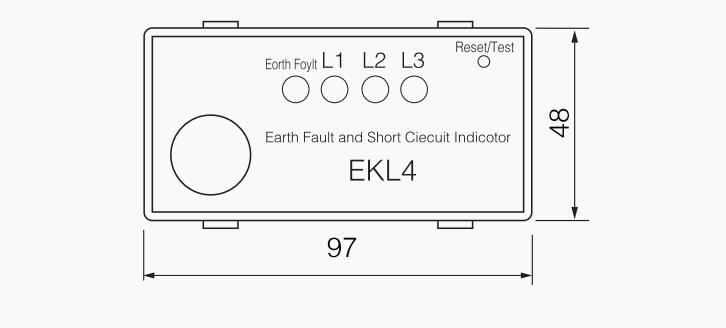

外形尺寸
開孔尺寸

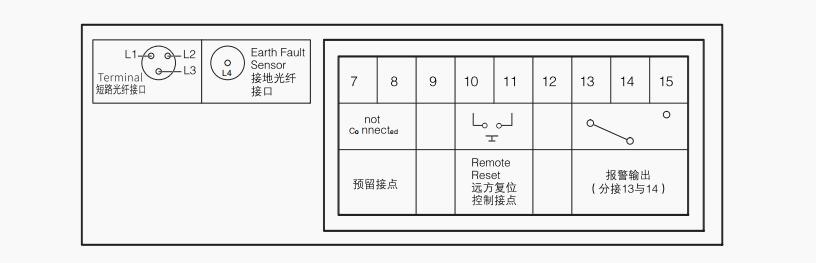

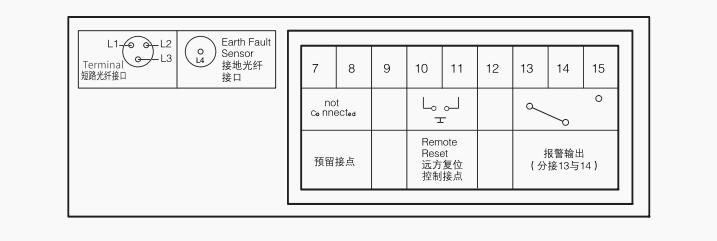

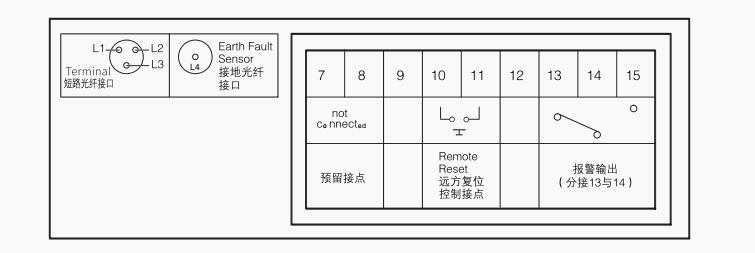

七、端子接線圖及各接線端的功能
工作原理：
1.如果主機處于待機狀態，10與11接線端短路3秒，面板指示燈會閃爍9次后自動停止閃爍。
2.如果面板指示燈接收信號后閃爍，短路10與11時間在3秒后斷開，閃爍的指示燈會停止閃爍。（注:10與11接線端短路或斷開，與面板的復位/檢測功能一樣。）
3.如果13、14、15接線端沒有接收故障信號時，面板對應的指示燈不閃爍，標貼13與15對應的接線端通過主機內部繼電器相連通，13與14之間斷開。
4.接收到故障信號后，面板指示燈會閃爍，標貼13與14對應接線端，通過主機內部繼電器連通，13與15斷開。
5.接線端的工作原理：如果連通10與11時間在3秒，功能與復位/檢測時手按復位一樣。（注：13、14、15是控制遠程發送設備的開與關功能，10、11接收復位指令。）
八、安裝方法及安裝示意圖
安裝步驟如下：

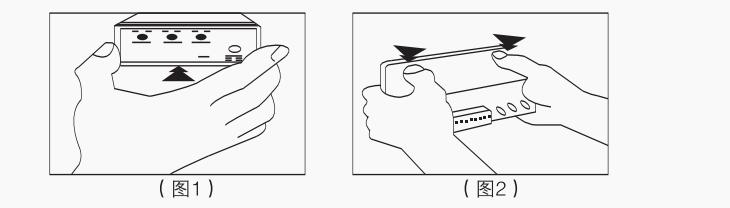

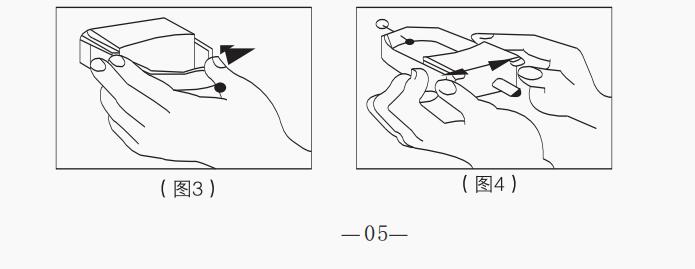

1、指示器的主機安裝在配電柜的前面板上。
2、將三個短路電流傳感器分別安裝在電纜的A、B、C三相上，必須緊固地套接在被檢測的線路上。
3、主機與電流傳感器的接線連接注：
在安裝過程中，主機接收部位的光敏管可能感光，導致面板上的指示燈閃亮，此時需將指示器進行手動復位。復位辦法：按住面板上的“復位/檢測”按鈕2秒鐘以上，所有指示燈開如閃亮即可。在主機背面可見一圓形三孔栓（L1、L2、L3）與一個單孔栓，及用以檢測故障的電流傳感器數據輸出信號與主機連接的接口。具體安裝辦法如下：
將對應A相的短路電流傳感器與L1相連接
將對應B相的短路電流傳感器與L2相連接
將對應C相的短路電流傳感器與L3相連接
安裝時先將各接頭處的光纖帽擰松，將光纖線插入光纖接口內，再擰緊光纖帽即可（三孔栓上用來遮擋光纖接口的黑色圓形塑料片在安裝前需擰下光纖帽將其去掉）。
4、將接地電流傳感器安裝在三相電纜的三岔口下端，其磁軛應該將三相包圍起來。

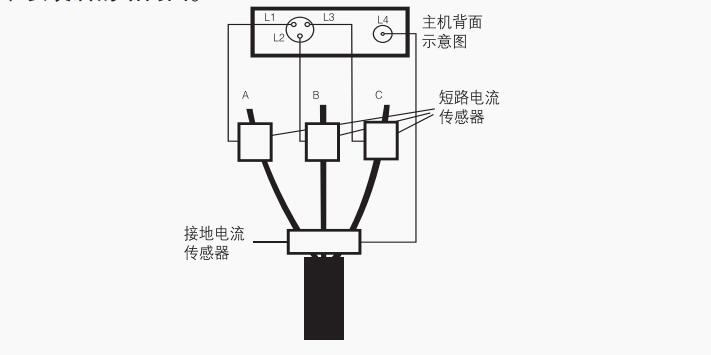

5、安裝后的結構圖。
注：在安裝過程中，主機接收部位的光敏管可能感光，導致面板上的指示燈閃亮，此時需將指示器進行手動復位。復位辦法：按住面板上的“復位/檢測”按鈕2秒鐘以上，所有指示燈開如閃亮即可。
九、注意事項
1、清除故障時，按復位按鈕2秒鐘就可清除；
2、更換電池后要按復位按鈕，指示器就進入正常狀態。

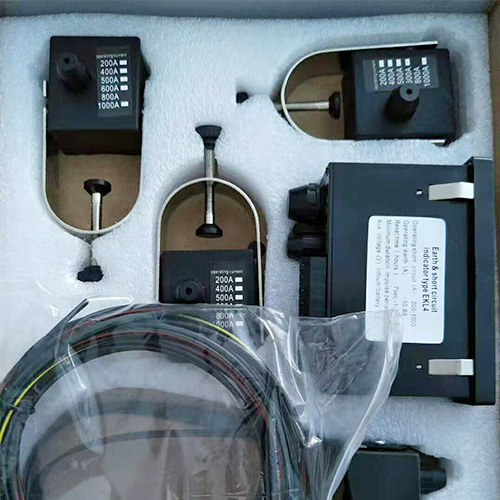

十、裝箱清單
1.主機1個
2.短路傳感器3個
3.接地傳感器1個
4.光纖4條
5.安裝使用說明書
6.合格證
適用電壓等級：6-35KV
適用負荷：0-600A
適用導線電流：I≤1000A
適用導線線徑：25mm2≤d≤400mm2
動作響應時間：0.06S≤T≤3S
靜態功耗：≤10uw
動作復位時間：10s、6、12、24小時可選02
使用環境溫度：-40℃≤T≤+75℃
動作次數：>4000次
接地故障啟動值：20A
短路故障啟動值：800A
1、指示器的主機安裝在配電柜的前面板上。
2、將三個短路電流傳感器分別安裝在電纜的A、B、C三相上，必須緊固地套接在被檢測的線路上。
3、主機與電流傳感器的接線連接注：
在安裝過程中，主機接收部位的光敏管可能感光，導致面板上的指示燈閃亮，此時需將指示器進行手動復位。復位辦法：按住面板上的“復位/檢測”按鈕2秒鐘以上，所有指示燈開如閃亮即可。在主機背面可見一圓形三孔栓（L1、L2、L3）與一個單孔栓，及用以檢測故障的電流傳感器數據輸出信號與主機連接的接口。具體安裝辦法如下：
將對應A相的短路電流傳感器與L1相連接
將對應B相的短路電流傳感器與L2相連接
將對應C相的短路電流傳感器與L3相連接
安裝時先將各接頭處的光纖帽擰松，將光纖線插入光纖接口內，再擰緊光纖帽即可（三孔栓上用來遮擋光纖接口的黑色圓形塑料片在安裝前需擰下光纖帽將其去掉）。
4、將接地電流傳感器安裝在三相電纜的三岔口下端，其磁軛應該將三相包圍起來。
5、安裝后的結構圖。
注：在安裝過程中，主機接收部位的光敏管可能感光，導致面板上的指示燈閃亮，此時需將指示器進行手動復位。復位辦法：按住面板上的“復位/檢測”按鈕2秒鐘以上，所有指示燈開如閃亮即可。
