一、概述
光伏、風電箱變專用溫控儀可以測量變壓器的溫度和箱變內的環境溫濕度,數碼管顯示變壓器溫度和箱變內的環境溫濕度。該控制器是依據JB/T7631-94《變壓器用電阻溫度計》標準規定專門設計和制造的，用于保證變壓器安全運行的新型智能控制器。當控制器測量油溫過高時，自動啟動風機、報警、跳閘；當箱變內的環境溫度或濕度過高、環境接近凝露時，自動啟動環境溫濕度控制。
光伏、風電箱變專用溫控儀采用PT100鉑電阻測量變壓器的溫度和智能溫濕度傳感器測量箱變內環境溫濕度。變壓器運行時油溫和箱變溫濕度變化，控制器經內部CPU處理后同屏顯示箱變油溫和環境溫濕度，同時完成各種排風降溫、報警、跳閘和環境的溫濕度控制輸出。
控制器同時可通過通訊方式將溫濕度數據、參數及各種控制報警狀態傳送至遠方的計算機上,組成DCS集散控制系統�？刂破骺梢赃x配4～20mA變送輸出。主要特點如下：
1、結構緊湊、外形美觀、安裝方便。
2、同屏顯示箱變油溫及環境濕度，用戶能隨時了解溫升情況，便于采取相應的措施。
3、具有風機自動啟動、風機手動啟停功能。
4、具有黑匣子功能，記錄變壓器掉電溫度及變壓器運行過程中的歷史溫度。
5、可選擇RS485通訊方式或變送輸出，能比較方便地實現遙信、遙測、遙控等功能。（選配）
6、綜合應用單片機技術，能有效判別傳感器開路等故障信號，保證了變壓器在停、送電情況下，控制器不會誤發超溫報警或超溫跳閘等信號。
7、采用新型抗干擾設計，對于共模與串模干擾均有較強的抑制能力，并滿足國家標準對電磁兼容各項指標的要求。
二、技術指標
1、測量范圍：箱變油溫：50-250℃；變壓器室機房溫濕度：溫度-20～120℃；濕度20～99RH%；
2、測量精度：0.5級；
3、分辨力：0.1℃；
4、溫度補償范圍：-20℃～＋20℃；
5、顯示方式：三排0.4英寸紅色數碼管顯示；
6、使用條件：環境溫度：-20～55℃， 相對濕度：≤90%（25℃）；
7、繼電器觸點容量：5A/250VAC；
8、電源電壓：AC/DC85V～265V，控制器功耗：≤5W；

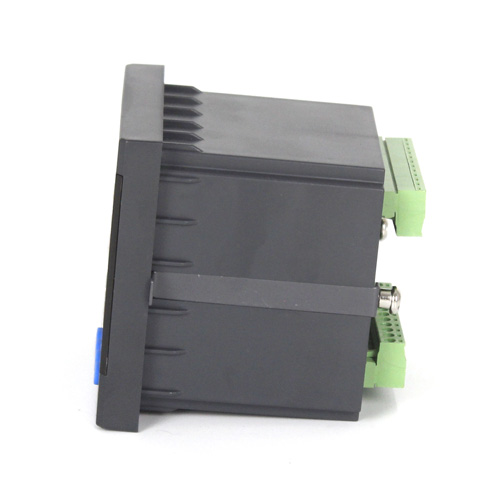

9、控制器外形、開孔：外形尺寸（長×寬×深）：96×96×77mm 開孔尺寸（長×寬）：91X91mm
10、箱變油溫傳感器分度號：PT100（三線制接法）；
11、箱變環境溫濕度傳感器：智能溫濕度傳感器；
12、用戶如有特殊要求，請在訂貨時提出。
13、生產標準：JB/T763194《變壓器用電阻溫度計》
14、擴展接口：模擬量輸出：輸出箱變溫度或環境溫濕度對應的變送輸出； 通訊接口：RS485，MODBUSRTU；
15、通過的抗干擾試驗項目：
�、賹材C 250 V/( 50 Hz、0 ～ 360 ℃）和串模（AC 100 m V/ 50 Hz、0 ～ 360 ℃）干擾電壓， 顯示和控制附加誤差限的絕對值均滿足標準要求。
�、陔娍焖偎沧儯嚎刂破鞯碾娫淳�和輸入/輸出端能承受頻率為5KHz，電壓分別為1KV和0.5KV的電快速瞬變試驗，顯示和控制附加誤差限的絕對值均滿足標準要求。
③靜電干擾：控制器能承受4KV的靜電放電試驗，顯示和控制附加誤差限的絕對值均滿足標準要求。
④空間射頻干擾：控制器能承受頻率為27～500MHz，場強為3V/m的輻射電磁場試驗，其顯示和控制附加誤差限的絕對值均滿足標準要求。
�、萃饨绱艌鲇绊懀嚎刂破髟陬l率為50Hz的交流電產生的磁場強度為400A/m的外界磁場中試驗，其顯示和控制附加誤差限的絕對值均滿足標準要求。
三、面板及功能說明
1、控制器面板：
1)箱變溫度：顯示箱變溫度（℃）；
2)環境溫度：顯示箱變環境溫度（℃）；
3)環境濕度：顯示箱變環境濕度（%RH）；
注：若不配環境溫濕度傳感器，則環境溫濕度無顯示,故障指示燈亮；
4）、LED指示燈：溫控、濕控、風機、報警、跳閘、記錄、手動、設置、故障、通訊；
5)按鍵功能：
鍵：回退鍵，回退到上一層菜單，并且保存設置。在控制器顯示溫度測量值的狀態下按此鍵，可進入/退出記錄查詢。
鍵：下翻鍵，設置時選同級菜單下一選項或鍵入數值時數值遞增。在控制器顯示溫度測量值的狀態下按此鍵，可手動啟動/關閉風機功能。
鍵：上翻鍵，設置時選同級菜單上一選項或鍵入數值時數值遞減。在控制器顯示溫度測量值的狀態下按此鍵。
鍵：確認鍵，激活菜單進行編輯，設置時控制光標移到下一字符或者菜單中下一層選項。
2、功能說明：
1）、溫度自動控制功能：
當測量溫度大于風機動作點溫度值FJ,出廠默認為85℃(可調)時，控制器風機指示燈亮，風機觸點閉合，啟動風機降溫； 當溫度值降至低于“ 風機動作點溫度值FJ”-“溫度回差值CHC”，控制器風機指示燈滅，風機觸點斷開，風機停止運行。
2）、報警輸出功能：
在風機啟動降溫后，若箱變溫度繼續上升，當溫度超過報警溫度值BJ，出廠默認為100℃(可調)時，控制器“報警”指示燈亮，報警繼電器閉合；當箱變溫度值降至低于“報警溫度設定值BJ”-“溫度回差值CHC”，出廠默認溫度回差值CHC為5℃(可調)，這樣箱變溫度值降至或低于95℃時，控制器“報警”指示燈滅，報警繼電器斷開。
3）、跳閘輸出功能：
在控制器輸出報警后，若箱變溫度繼續上升，當溫度超過跳閘溫度值OFF，出廠默認為120℃(可調)時，控制器“跳閘”指示燈亮，跳閘繼電器閉合；當箱變溫度值降至低于“跳閘溫度設定值OFF”-“溫度回差值CHC”，出廠默認溫度回差值CHC為5℃(可調)，這樣箱變溫度值降至或低于時115℃時，控制器“跳閘”指示燈滅，跳閘繼電器斷開。
4）、手動啟動和關閉：
在控制器顯示溫濕度測量值的狀態下長按“”鍵，可實現手動和自動啟動之間的相互切換，“0”自動，“1”手動；其狀態由“手動”指示燈指示。“手動”指示燈亮表示為手動強制啟動；“手動”指示燈滅表示為自動啟動狀態，在該狀態下，根據控制器的溫濕度設定值自動啟動。
5）、記錄查詢功能：
在控制器顯示溫濕度測量值的狀態下，按“Menu”后，輸入密碼“0002”后按“ ”鍵查詢故障記錄，在記錄查詢模式時“ 記錄” 指示燈亮， 表示控制器處于記錄查詢模式， 此時按“”鍵或“”鍵查詢風機啟動、報警、跳閘記錄。其中第一行顯示記錄號，第二行顯示記錄類型，“FJ”表示啟動風機記錄，“BJ”表示報警記錄，“OFF”表示跳閘記錄。第三行表示發生記錄事件時的箱變油溫的溫度值，可查看歷史記錄多達32 條。
在控制器顯示溫濕度測量值的狀態下，按“Menu”后，輸入密碼“0022”后按“”清除故障記錄。
6）、環境溫濕度控制功能：
環境溫度控制方式CTP可以設置為：0-降溫，1-升溫，2-遠程控制。出廠默認環境溫度控制方式為升溫方式1、環境溫度控制值為10度、環境溫度控制回差CHC為5度，表示當環境溫度低過10度時，啟動環境溫控加熱器升溫，當環境溫度升至15度以上時，停止加熱升溫。環境濕度控制方式STP可以設置為：0-除濕，1-加濕，2-遠程控制。出廠默認環境濕度控制方式為除濕方式0、環境濕度控制值設為80%RH、環境濕度控制回差SHC為5%RH，表示當環境濕度超過80%RH時， 啟動除濕， 當濕度降至75%RH以下時，停止除濕。
7）、故障指示：
當Pt100溫度傳感器出現故障，或者溫濕度傳感器出現故障時，“故障”指示燈點亮。
8）、通訊指示：
在進行通訊時，每通訊一次，“通訊”指示燈閃爍一次。
四、使用說明

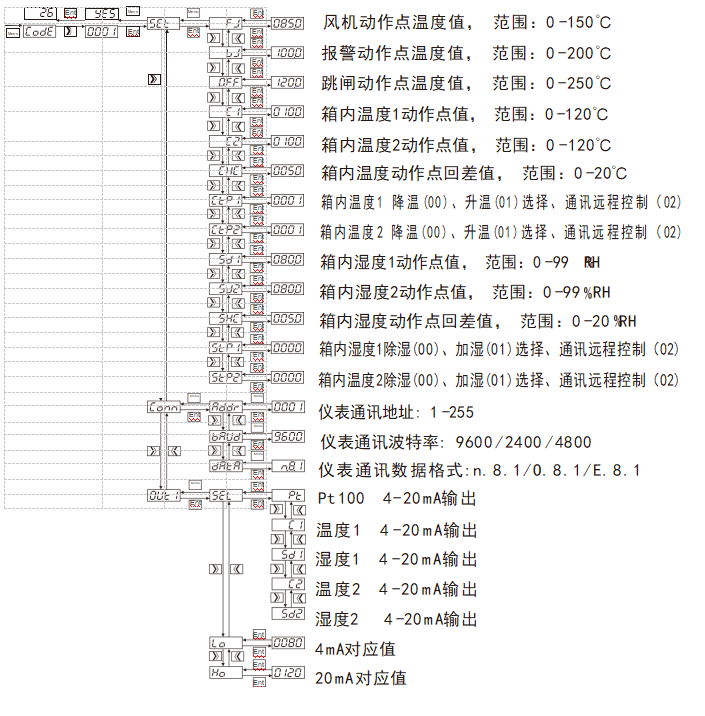

1、編程菜單流程：

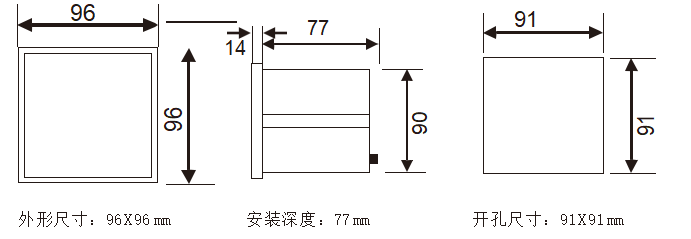

五、安裝尺寸圖
